      news_banner
        當前位置：

  首頁 >產品中心 >電機整機測試設備

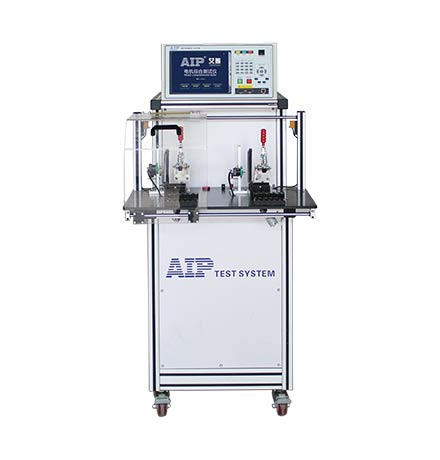

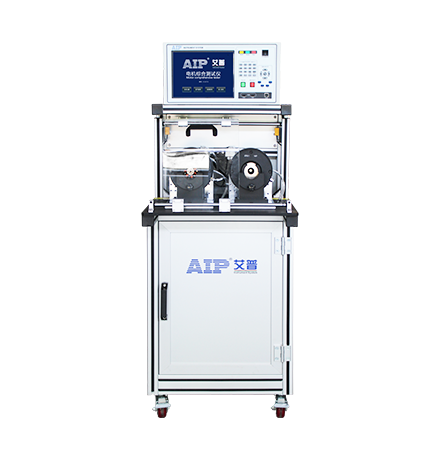

      汽車鼓風機電機測試系統
      產品概述：
      汽車鼓風機電機有有刷和無刷電機兩種，有刷占比更高，鼓風機電機測試系統對鼓風機電機測試系統定子、轉子、整機進行測試。
      測試項目：
      測試對象：有刷電機電樞轉子、無刷電機定子、電機整機，具體項目見下方介紹
      適合電機：
      本系列產品應用于汽車鼓風機電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案.
      一、測試項目
      汽車鼓風機電機分有刷電機和無刷電機兩種
      1、有刷電機電樞轉子測試項目：焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓；
      2、無刷電機定子測試項目：交流耐壓、絕緣電阻、直流電阻、電感、匝間、轉向；
      3、電機整機測試項目：電機電參數-電壓、電流、功率。
      二、設備功能特點
      1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現
      2、掛鉤錯位：自動檢測電樞掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數；
      3、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
      4、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
      5、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
      6、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。

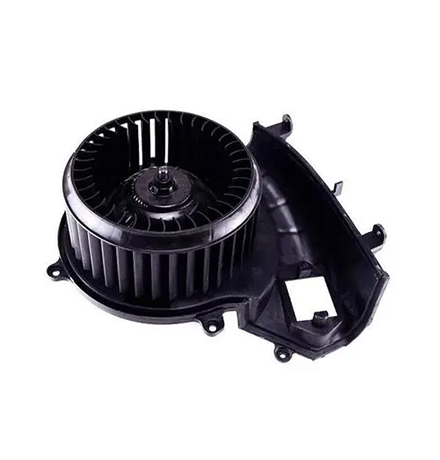

      三、汽車鼓風機電機作用

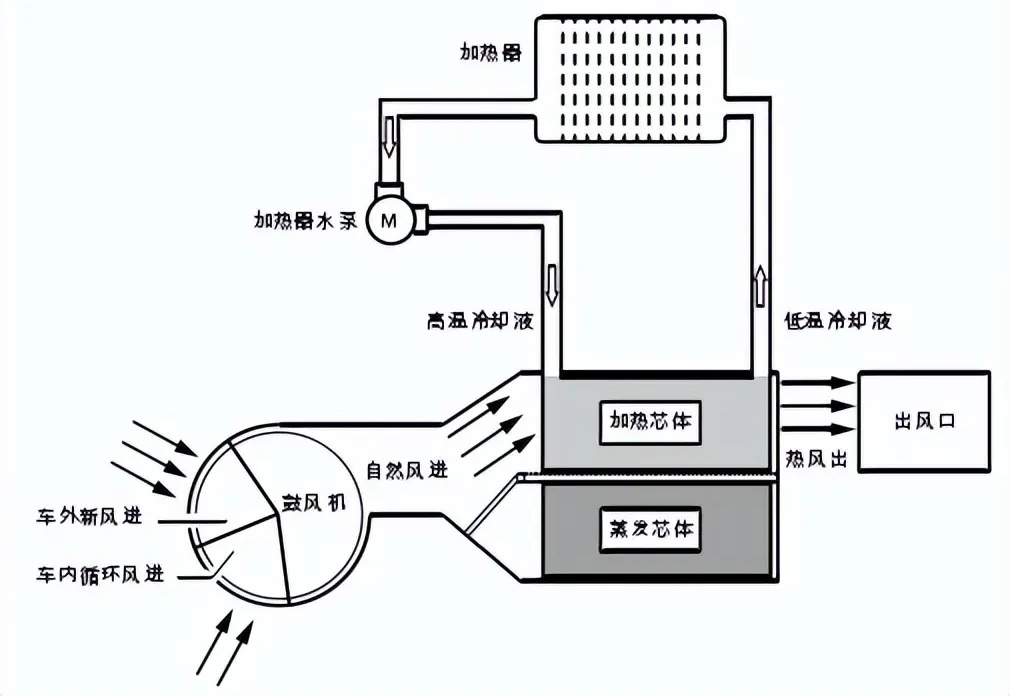

      汽車鼓風機作用是推動空氣在風道中流動，實現外界與車廂內空氣循環和冷、熱風交換，在燃油車和新能源上作用略有不同
      鼓風機電機在燃油車上作用就是將空調蒸發箱上面所產生的冷空氣，或者是將汽車發動機上面所產生的熱空氣吹進汽車內部，從而達到對汽車溫度到控制作用。
      而新能源汽車沒有發動機，只有通過單獨制熱的方式進行供暖，鼓風機責負責風機就可以通過氣流將熱交換器上熱量帶至車內，實現空調制熱。
      汽車的外循環是將車外的自然風吹進車內，而汽車的內循環則是將車內的溫度吹出來，所以外循環和內循環的時候，汽車鼓風機的工作也不同。

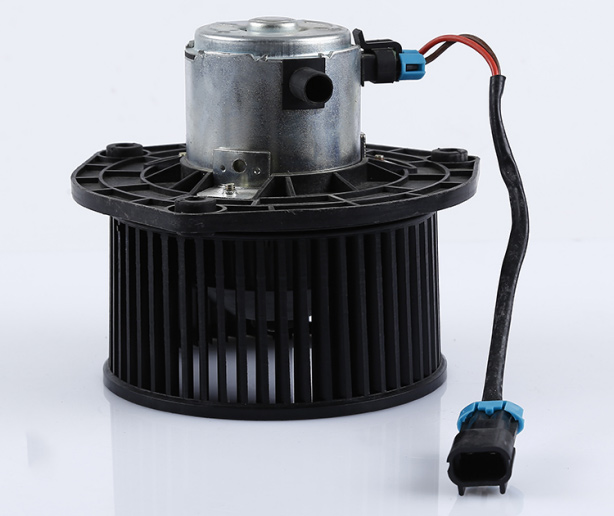

      四、汽車鼓風機無刷電機特性
      汽車鼓風機無刷直流電機系統主要由電機本體、逆變器、位置檢測器和控制器等組成，無刷直流電機本體外觀和傳統直流電機一致，但有兩點不同：一是定轉子位置進行了互換，無刷轉子為永磁體、定子為電樞繞組，二是擺脫了傳統的電刷-換向器結構，由逆變器和位置傳感器來實現電子換向。
      當前汽車鼓風機電機仍然以有刷電機為主，有刷電機具有結構簡單、穩定好、工作范圍廣等優點。但其存在需要換向、容易產生火花、噪音大等問題，今年來隨著汽車低碳化、環保等發展趨勢，中高端汽車為了更好的送風性能，對鼓風機功率一般要求會超過200W，隨著無數直流電機的技術越來越成熟，未來車載大功率電機將會逐漸往無刷化發展。
      一、汽車鼓風機電機電樞轉子測試項目：
      測試產品
      汽車鼓風機電機測試系統
      顯示方式
      10.4寸LCD液晶顯示屏
      換向器片數
      3-128片可選
      片間電阻
      測量范圍
      0.5m?-1000?
      測量精度
      ≤±（0.5%×量程+3個字）
      跨間電阻
      測量范圍
      0.5m?-1000?
      測量精度
      ≤±（0.5%×量程+3個字）
      焊接電阻
      測量范圍
      1u?-10m?
      測量精度
      ≤±10u?（片阻≤10?）
      （5片以上，6片10線制平衡法）
      絕緣電阻
      電壓范圍
      DC 500V/1000V
      電壓精度
      ≤±（2%×設定值 +10V）
      測量范圍
      1一500MΩ
      測量精度
      ≤±（2.5%×量程 +3個字）
      交流耐壓
      電壓范圍
      0-3000V/5000V
      鐵芯與繞組/軸與繞組/軸與鐵芯
      單/雙絕緣電樞
      電壓精度
      ≤±（2.5%×設定值+10V）
      擊穿電流范圍
      0-5/10/20mA
      擊穿電流精度
      ≤±（2.5%×顯示值 +3個字）
      匝間耐壓
      電壓范圍
      0-3000V
      電壓精度
      ≤±（3%×設定值+10V）
      波形限值
      最小相差0.1%（波形差異）
      設置沖擊間隔
      可行
      采樣頻率
      20/40MHz（自適應）

      二、鼓風機電機定子測試項目：
      型號
      AIP891X系列
      AIP9863系列
       測試項目
      交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向
      交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性
      測試對象
      直流無刷電機定子（內轉子、外轉子）
      測試工位
      雙工位
      交流耐壓
      輸出電壓設定范圍/精度
      AC 200～3000V     ±(2%×設定值+10V)
      擊穿電流測量范圍/精度
      0.10～20.00mA      ±(2%×顯示值+5個字)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      電弧偵測
      1～9級(9級為最高靈敏度)
      絕緣電阻
      輸出電壓設定范圍/精度
      DC 500V/1000V      ±(2%×設定值+10V)
      絕緣電阻測量范圍/精度
      1～500MΩ            ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      匝間測試
      輸出電壓設定范圍/精度
      500～3000V          ±(3%×顯示值+8V)
      采樣頻率
      100MHz
      波形比較項目
      面積、差積、電暈、相位
      直流電阻測試
      測量范圍及精度
      10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)
      測試時間范圍/分辨率
      0～999s  0.1s/步
      溫度補償功能
      可設定
      電感測試
      測試頻率
      100Hz\120Hz\1kHz\10kHz
      測試電平
      0.3V\0.6V\1V
      測試范圍/基本精度
      1μH～2H   0.5%
      轉向
      轉向判斷
      正轉、反轉、不轉
      反電動勢
      電壓測量范圍/精度
      20～200V           ±(0.5%×顯示值+0.5V)  量程可定制
      轉速設置范圍
      200-3000rpm       推薦反電動勢測試轉速為1000rpm
      相序測試
      相序判斷
      A-B-C \ A-C-B
      霍爾特性
      VCC電源
      3.00～18.00V      ±(0.5%×設定值+3個字)
      高低電平范圍/精度
      0.00～18.00V      ±(0.5%×顯示值+3個字)
      頻率范圍
      1Hz～599Hz
      占空比
      0.0～100.0%          ±(0.5%×顯示值+2個字)
      PG/Hall波形
      波形顯示

      三、汽車鼓風機電機整機測試項目：
      測試產品
      汽車鼓風機電機測試系統


      測試項目
      AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；
      AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；
      AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；
      AIP8924-036：耐壓、絕緣、匝間、電阻、空載
      測試對象
      單相電機（單速、多速）
      測試工位
      雙工位
      交流耐壓
      輸出電壓設定范圍/精度
      AC 200～3000V      ±(2%×設定值+10V)
      擊穿電流測量范圍/精度
      0.10～20.00mA      ±(2%×顯示值+0.05mA)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      電弧偵測
      1～9級(9級為最高靈敏度)
      絕緣電阻
      輸出電壓設定范圍/精度
      DC 500V/1000V       ±(2%×設定值+10V)
      絕緣電阻測量范圍/精度
      1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      匝間測試
      輸出電壓設定范圍/精度
      500～3000V        ±(3%×顯示值+8V)
      采樣頻率
      100MHz
      波形比較項目
      面積、差積、電暈、相位；測試界面顯示三個匝間波形
      直流電阻測試
      測量范圍及精度
      10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償
      測試時間范圍/分辨率
      0～999s  0.1s/步
      測量范圍/測量精度
      -10.0℃～+50.0℃    ±0.5℃
      空載特性
      電壓測試范圍/精度
      AC:30～500V        ±(0.5%×顯示值+1V)
      電流測試范圍/精度
      AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
      功率測試范圍/精度
      0.6-1500W           ±(0.5%×顯示值+5個字)
      低壓?jiǎn)?dòng)
      電壓測試范圍及精度
      AC:30～500V        ±(0.5%×顯示值+1V)
      電流測試范圍及精度
      AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
      功率測試范圍及精度
      0.6-1500W           ±(0.5%×顯示值+5個字)
      堵轉測試
      電壓測試范圍及精度
      AC:30～500V       ±(0.5%×顯示值+1V)
      電流測試范圍及精度
      AC:0.02～5.0A     ±(0.5%×顯示值+2個字)
      功率測試范圍及精度
      0.6-1500W          ±(0.5%×顯示值+5個字)
      轉向
      轉向判斷
      正轉、反轉、不轉
      霍爾特性
      VCC電源
      3.00-18.00V       ±(0.5%×設定值+3個字)
      高低電平范圍/精度
      0.00-18.00V       ±(0.5%×顯示值+3個字)
      頻率范圍
      1 ～ 599Hz
      占空比
      0.0-100.0%        ±(0.5%×設定值+2個字)
