        當前位置：

  首頁 >產品中心 >功率分析儀

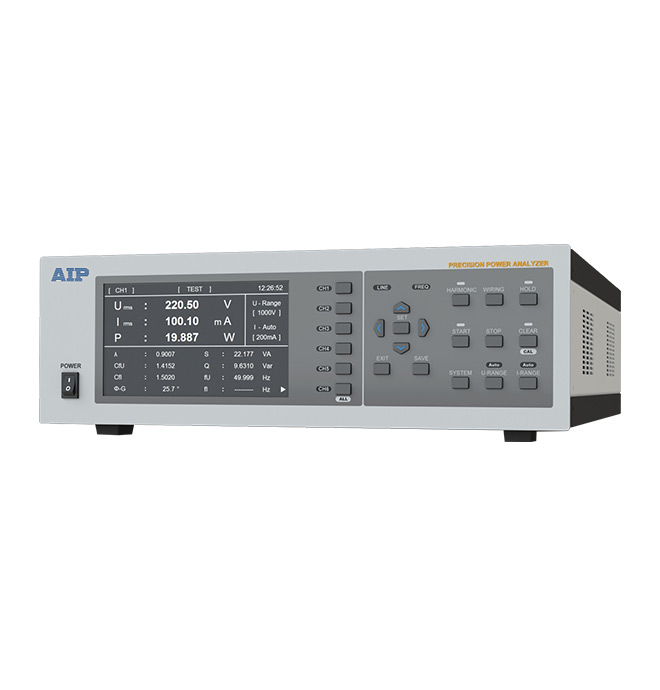

      AIP87500多通道功率分析儀
      產品概述：
      AIP87500多通道功率分析儀適用于單相/三相家用電器、商用電器待機功耗和功率分析；光伏逆變器功率分析、效率；電動汽車、充電樁電性能測量；電力電子、變壓器、發電機功率分析；變頻器、變頻電機功率分析；開關電源功率分析；照明、LED功率分析等。
      測試項目：
      電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相參數Σ
      適合電機：
      AIP87500多通道功率分析儀

      一、AIP87500多通道功率分析儀基本參數
      1、六通道功率分析
      2、基本精度：±0.1%；
      3、測量帶寬：DC，0.5Hz~100kHz；
      4、采樣速率：100kSps；
      5、最大電壓：1000Vrms（1500Vpk）；
      6、最大電流：50A/20A/10A/5A/2A/1A，支持混合搭配，選配傳感器。

      二、AIP87500多通道功率分析儀典型應用
      1、單相/三相家用電器、商用電器待機功耗和功率分析；
      2、光伏逆變器功率分析、效率；
      3、電動汽車、充電樁電性能測量；
      4、電力電子、變壓器、發電機功率分析；
      5、變頻器、變頻電機功率分析；
      6、開關電源功率分析；
      7、照明、LED功率分析。

      三、AIP87500多通道功率分析儀主要特點
      1、多 通 道：1～6通道測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相（DC+三相三）等模式，滿足多種負載（空調、逆變器、變頻器、電機）測量需求；
      2、高 精 度：使用高速DSP處理器，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期；
      3、寬 功 率：單通道可測量電流50A（可選配20A、10A、5A、2A、1A等規格，且支持混合搭配），功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求；
      4、寬 頻 帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量；
      5、頻率測量：六通道可同時進行頻率測量；
      6、線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾；
      7、傳 感 器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器；
      8、效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率；
      9、電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量；
      10、閾值報警：每通道可獨立設置電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警；
      11、中英界面：可切換設置中文、英文操作界面。

      三、AIP87500多通道功率分析儀主要功能

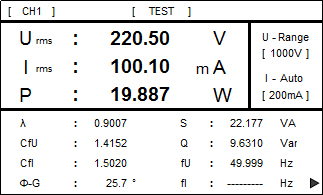

      1、單通道測量
      AIP87500多通道功率分析儀—AIP艾普

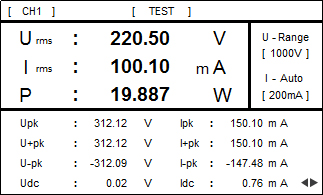

      2、峰值檢測
      AIP87500多通道功率分析儀—AIP艾普

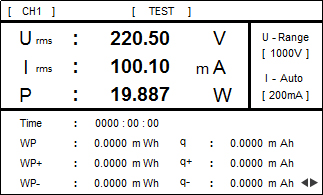

      3、電能量測量
      AIP87500多通道功率分析儀—AIP艾普

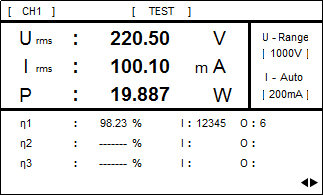

      4、效率測量
      AIP87500多通道功率分析儀—AIP艾普

      5、三通道測量
      AIP87500多通道功率分析儀—AIP艾普

      6、六通道測量
      AIP87500多通道功率分析儀—AIP艾普

      四、AIP87500多通道功率分析儀通道配置
      多通道功率分析儀可支持多種接線方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用戶可根據使用要求配置多通道模式，以滿足特定負載的電壓、電流、功率、效率等參數的測量。

      接線方式通道1通道2通道3通道4通道5通道6
      1P2W 單相兩線1P2W1P2W1P2W1P2W1P2W1P2W
      1P3W 單相三線1P3W1P3W
      3P3W 三相三線3P3W3P3W
      3V3A 三相三線3V3A3V3A
      3P4W 三相四相3P4W3P4W


      五、AIP87500多通道功率分析儀產品應用

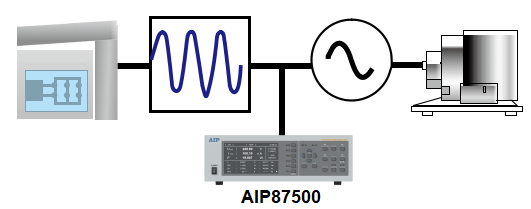

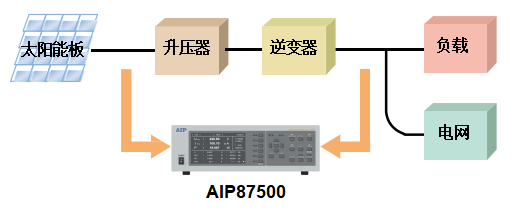

      1、光伏逆變器功率測量
      1.1 滿足CGC/CF 004-2011、CNCA/CTS 0004-2009A標準
      1.2 電壓范圍0~1000V
      1.3 電流范圍0~50A/電流傳感器
      1.4 可同時測量輸入、輸出（單相、三相）功率、功率因數
      1.5 自動效率計算
      1.6 買電、賣電雙向功率測量
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      單相光伏逆變器
      1P2W   DC
      1P2W   AC
      		1P2W1P2W1P2W1P2W
      三相光伏逆變器3P3W/3V3A/3P4W   AC
      1P2W   DC
      		1P2W1P2W

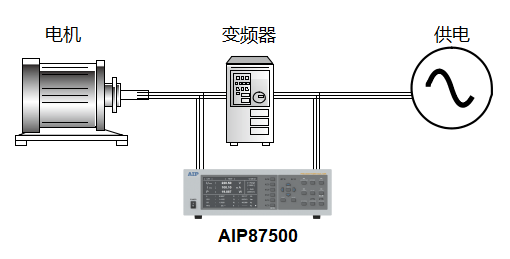

      2、變頻電機、變頻器功率測量
      2.1 滿足GB12668標準
      2.2 功率帶寬DC, 0.5Hz~100kHz
      2.3 電流范圍0~50A/電流傳感器
      2.4 可同時測量輸入、輸出功率
      2.5 可選濾波器濾除載波
      AIP87500多通道功率分析儀—AIP艾普
      接線方式通道1通道2通道3通道4通道5通道6
      變頻器3P3W/3V3A/3P4W3P3W/3V3A/3P4W

      3、充電樁、電動汽車電性能測量
      3.1 多通道，可同時檢測多項參數：充電站性能、電池充放電性能、電源變換性能、電機性能等
      3.2 交直流，最大電流50A，可擴展更大電流傳感器
      3.3 精度高，基本精度0.1%，最小功率分辨力0.1mW
      3.4 可測量交流、直流信號的瞬時有效值、平均值、峰值，電能量等
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      充電樁
      1P2W
      1P2W
      		1P2W1P2W1P2W1P2W
      3P3W/3V3A/3P4W3P3W/3V3A/3P4W
      電動汽車1P2W1P2W1P2W1P2W1P2W1P2W

      4、變壓器功率測量
      4.1 功率因數精度范圍低至0.001
      4.2 多通道同步高速采樣
      4.3 功率帶寬DC, 0.5Hz~100kHz
      4.4 電流范圍0~50A/電流傳感器
      4.5 可同時測量輸入、輸出功率
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      變壓器3P3W/3V3A/3P4W3P3W/3V3A/3P4W

      5、電源、UPS功率測量
      5.1 電流范圍0~1A/2A/5A/10A/20A/50A
      5.2 功率帶寬DC，0.5Hz~100kHz
      5.3 可同時測量輸入、輸出（單相、三相）功率，監測電池充放電量
      5.4 自動效率計算
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      電源、UPS
      1P2W
      市電輸入
      1P2W
      電池
      1P2W
      電池
      3P3W/3V3A/3P4W
      電源輸出

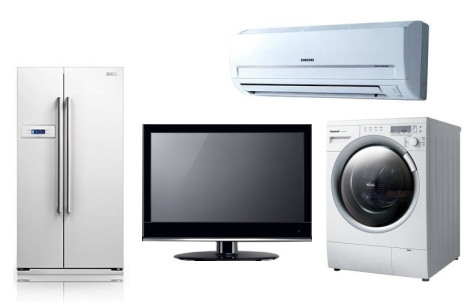

      6、家電性能評價，待機功耗測量
      6.1 滿足IEC 62301-2011標準
      6.2 電流范圍0~1A/2A/5A/10A/20A/50A，可測量額定功率和待機功率
      6.3 最小功率分辨力0.1mW
      6.4 自動識別電器運行/停止/待機等狀態，并選擇性累積電能量
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      家用電器
      1P2W
      1P2W
      		1P2W1P2W1P2W1P2W
      商用電器3P4W

      3P4W

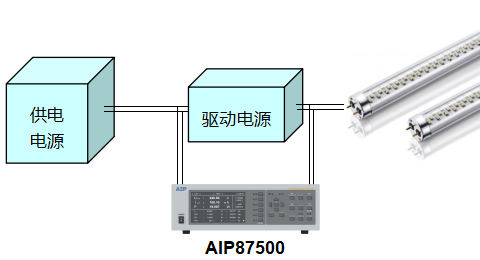

      7、照明、LED功率測量
      7.1 電流范圍0~1A/2A/5A/10A
      7.2 最小功率分辨力0.1mW
      7.3 可測量驅動電源輸入、輸出功率、功率因數、效率
      AIP87500多通道功率分析儀—AIP艾普

      接線方式通道1通道2通道3通道4通道5通道6
      照明1P2W
      		1P2W1P2W1P2W1P2W1P2W

      型號AIP87500
      測量通道
      1～6
      接線方式
      1P2W（單相2線）、1P3W（單相3線）、3P3W（三相3線，2電壓2電流）、3P3W（3V3A）（三相3線，3電壓3電流）、3P4W（三相4線）
      測量參數電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相參數Σ
      輸入阻抗
      電壓：約2MΩ
      電流直接輸入：約2.5mΩ （50A規格）    電流傳感器輸入：約100kΩ
      AD采樣速率
      約100kS/s
      滿量程峰值因數
      3
      *例外情形見下述
      電流額定量程（直接輸入）
      15/30/60/100/150/300/600/1000*[V]
      *1200V滿量程峰值因數為1.5
      電流額定量程（直接輸入）
      50A電流規格：500m/1/2/5/10/20/40/50*[A]
      選配：
      20A電流規格：100m/200m/500m/1/2/5/10/20*[A]
      10A電流規格：50m/100m/200m/500m/1/2/5/10*[A]
      5A電流規格：20m/50m/100m/200m/500m/1/2/5*[A]
      2A電流規格：10m/20m/50m/100m/200m/500m/1/2*[A]
      1A電流規格：5m/10m/20m/50m/100m/200m/500m/1*[A]
      *以上規格的最大量程滿量程峰值因數為1.5
      電流額定量程（傳感器輸入）50m/100m/200m/500m/1/2/5/10[V]
      電壓/電流精度范圍
      （1%～110%）*×量程
      *電壓1000V量程、電流50A量程精度范圍為（1%～100%）×量程
      功率因數精度范圍±（0.001 ～ 1.000）
      電壓測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz
      66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤100kHz
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.1%×顯示值+0.2%×量程）
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.1%×顯示值+0.2%×量程）
      ±（{0.1+0.05×（f-1）}%×顯示值+0.2%×量程）
      ±（{0.5+0.04×（f-10）}%×顯示值+0.3%×量程）
      電流測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz
      66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤100kHz
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.1%×顯示值+0.2%×量程）
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.1%×顯示值+0.2%×量程）
      ±（（0.1×f）%顯示值+0.2%×量程）
      ±（{1+0.08×（f-10）}%×顯示值+0.3%×量程）
      有功功率測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz
      66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤50kHz
      50kHz＜f≤100kHz
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.3%×顯示值+0.2%×量程）
      ±（0.1%×顯示值+0.1%×量程）
      ±（0.2%×顯示值+0.2%×量程）
      ±（{0.2+0.1×（f-1）}%×顯示值+0.2%×量程）
      ±（{0.2+0.1×（f-1）}%×顯示值+0.3%×量程）
      ±（{5.1+0.18×（f-50）}%×顯示值+0.3%×量程）
      有功功率測量范圍
      50A電流規格：11mW~11kW@220V，PF=0.01~1
      選配：
      20A電流規格：2.2mW~4.4kW@220V，PF=0.01~1
      10A電流規格：1.1mW~2.2kW@220V，PF=0.01~1
      5A電流規格：0.4mW~1.1kW@220V，PF=0.01~1
      2A電流規格：0.2mW~440W@220V，PF=0.01~1
      1A電流規格：0.1mW~220W@220V，PF=0.01~1
      低功率因數
      功率精度范圍
      視在功率測量精度，±（0.2%×顯示值）@PF=0
      有功功率測量精度在上述基礎上，加讀數的0.05%@PF=0.001~0.1
      有功功率最高分辨力0.1mW
      頻率測量范圍DC，0.5Hz ～ 100kHz
      頻率測量精度±0.1%×顯示值
      諧波測量10Hz ～ 600Hz，1～50次諧波含量，總失真度
      電能測量范圍0～999999MWh (分辨率：1mWh/0.01mAh)
      電能測量精度±0.2%×顯示值
      擴展不確定度電壓、電流、功率、頻率、電能量≤0.20%
      濾波器功能500Hz、5.5kHz電壓線路、電流線路和頻率濾波
      變比范圍電壓 1 ～ 50000
      數據更新周期100m / 250m / 500m / 5[s]
      報警功能電壓、電流、功率、功率因數； 上限、下限、門限設定
      控制接口標配：RS-232、開關量接口； 選配：RS-485
      顯示器7英寸寬屏 彩色液晶
      外形尺寸426（W，不含耳朵） x 132.5（H，不含底腳） x 484（D，不含接線端子） mm
      底腳高度14.5 mm
      接線端子深度32.5 mm（電流接線柱）
      整機重量約 10kg

      配件
      1、電壓測試線夾
      2、電源線
      3、通信線

      選購
      1、BNC電流傳感器接口
      2、AC電流傳感器
      型號類型帶寬規格效果圖
      Yokogawa96030
      AC交流
      		20Hz~20kHz
      AC：200Arms
      變比：1A/2.5mV
      AIP87500多通道功率分析儀—AIP艾普
      3、AC/DC電流傳感器
      型號類型帶寬規格效果圖
      CAPAC12

      AC/DC交/直流
      		DC~10kHz
      AC/DC：60/600Apk
      變比：
      1A/10mV
      1A/1mV
      AIP87500多通道功率分析儀—AIP艾普
