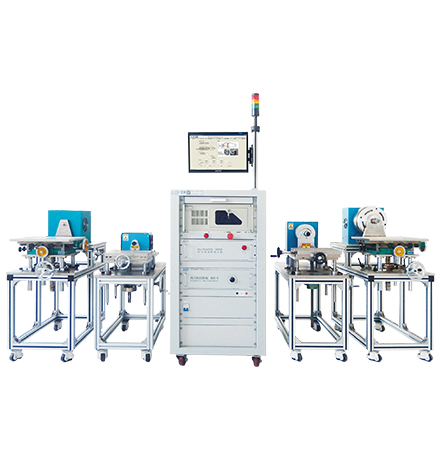

測功機智能測試系統
一、功能特點
1、測試精度高：電量：0.2%F.S.，轉矩：0.2%F.S.，轉速：0.1%F.S.，轉速最小分辨率為0.01rpm。
2、模塊高度集成：集輸入測量、輸出測量和加載控制于一體，避免出現測試數據不同步的現象。
3、切換方便：多臺測功機切換由切換儀完成，單相、三相、直流不同類型產品輸入輸出切換由軟件完成。
4、保護智能化：軟件防護，硬件防護，智能防護，全面保護；如：超速停機等等，最大限度地保護測功機系統免受因操作失誤帶來的損害。

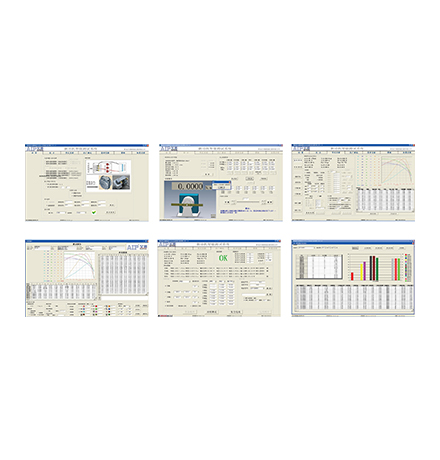

5、界面智能化：動態說明書，自動引導操作等，更具人性化。
6、軟件邏輯性強：具有極強的防出錯功能，最大程度地防止錯誤或失誤操作造成損失。
7、高同步性：輸入輸出參數均在同一主板測量，保證數據同步。
8、高準確性：250000次/分的高速運算刷新保證數據精準。
9、高人性化：站在用戶角度開發設計，動態說明書、自動引導操作，操作更方便。
10、幫助與支持：軟件內附說明書及常規電機和電動工具的最新版本國家標準資料。
11、售后服務：7×24小時售后服務熱線，隨時解答疑惑和處理問題。
二、測功機選型依據
現在市場上有四種測功機可供客戶選擇使用：HD磁滯測功機、MPD磁粉測功機、ECD渦流式測功機、電力測功機。
選型測功機，應該從以下四個方面入手，分別是：
1、電機扭矩
選擇儀表時，應使測量值位于20%~ 95%儀表量程范圍內。
2、電機轉速
電機最高轉速也是選型測功機必須要注意的參數，如果轉速超限，測功機容易造成不可逆的損壞，比如磁滯測功機轉子甩裂，磁粉測功機退磁等致命問題，確認電機最高轉速選擇相應參數測功機，可確保電機空載轉速處于測功機安全范圍內，按經驗選型8000rpm以上選擇電渦流測功機；800rpm到15000rpm選擇磁滯測功機；1000rpm以下選用磁粉測功機，具體還要聯合其他幾個參數一起選型。
3、電機最大功率
測功機運行功率分為短時運行功率（6分鐘以內）和連續運行功率（兩小時以上），短時運行功率要大于聯系運行功率，而加載時間的長短取決于測功機的冷卻水平，也決定了測功機的冷卻方式。
4、測功機精度
不同精度要求對應不同等級的設備，測功機作為一款高精度的實驗室設備，精度是主要衡量指標，現在市場上0.5和0.2級都屬于高精度，建議電機企業優選這兩個精度。
項目 | 全功能描述(具體功能以實際選擇型號為準) |
系統組成 | 測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、計算機系統、測試軟件、測功機智能測控儀以及各類交流/直流穩壓電源，串口通訊，無需另配通訊卡。 |
主要功能 | ■型式試驗（又稱能效測試）：手動/自動/定點測試、非穩定區域測量、10組曲線比對。 ■出廠測試（又稱在線檢測）：定轉矩、轉速、電流、輸出功率任一項，比對其余項, 多種智能設置。 ■壽命試驗（又稱老化試驗/耐久試驗/FFU）：標配15階段交變負載和定值定時試驗, 多重智能保護。 |
控制對象 | HD磁滯全系列、MPD磁粉全系列、ECD渦流全系列，包含風冷式、水冷式和鼓風機冷卻。 |
適用范圍 | 電容電機（洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等）、罩極電機、串激電機、直流電機（汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機）、外轉子電機、旋轉類電動工具（電鉆、角磨、切割機、電園鋸等）、三相電機和其它電機及派生產品。 |
測量參數 | 轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因數、頻率、效率和環境溫度（范圍：-20℃~+50℃）及轉向。 |
保護防護 | 超速停機、過載停機、超矩停機、測試中轉速過低自動停機、無轉速停機、無電流停機、測試電壓波動過大停機、加載異常停機、超矩機械限位等，最大限度保護測功機系統免受因操作失誤帶來的損害。 |
輸出測量 | ■ 轉速測量 ■ 轉矩測量 ■ 輸出功率 ■ 轉向測量 |
電量測量 | ■ 直流電量測量模塊 [400V/10A/100A] 精度：優于±0.2%F.S. ■ 單相電量測量模塊 [500V*3組/20A*3組] 精度：優于±0.2%F.S. ■ 三相電量測量模塊 [500V*3組/20A*3組] 精度：優于±0.2%F.S. 注：以上測量模塊可定制其它電壓量程和電流量程（實際量程以配置清單為準）。 |
輔助功能 | 轉矩校正期限提醒、軟件靜態分段折算校正、通斷控制、Vcc和Vsp電壓提供、（非整數）變速比例設置、自動識別測功機型號、光標停3秒提示提醒、轉矩單位切換：公制、英制、SI制等。 |
安裝夾具 | 普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇。 |
穩壓電源 | 直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源，依客戶實際需要選擇具體規格容量. |
測功機 | 高端磁滯測功機的工藝、材質、外觀均按照美國的Magtrol測功機規格生產，其它普通類型測功機同國內一致，僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。 |
磁粉測功機概述
磁粉測功機又稱電磁測功機，由帶磁粉加載器、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成，適用于10KW以下的低速被試品的測試，由于結構上需要轉子和定子通過磁粉進行機械接觸產生轉矩，因此不適合中高速電機的測試。常規的磁粉測功機使用循環液體（水）冷卻，運行功率小于500W的磁粉測功機通常采用自然風對流冷卻，適用于測試低速直流電機、減速電機和部分汽車電機等。
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行功率 | 短時運行功率 |
1 | MPD-20KB/F | 0.1~2.000Nm | 0~8000rpm | 200W | 400W |
2 | MPD-50KB/F | 0.4~5.000Nm | 0~8000rpm | 300W | 500W |
3 | MPD-50KB/W | 0.4~5.000Nm | 0~8000rpm | 500W | 800W |
4 | MPD-100KB/W | 0.8~10.00Nm | 0~4000rpm | 900W | 1200W |
5 | MPD-200KB/W | 1.5~20.00Nm | 0~4000rpm | 2000W | 3000W |
6 | MPD-500KB/W | 3~50.00Nm | 0~3000rpm | 4000W | 5500W |
7 | MPD-1000KB/W | 8~100.00Nm | 0~2000rpm | 5000W | 7000W |
8 | MPD-2000KB/W | 15~200.00Nm | 0~1000rpm | 7000W | 9000W |
9 | MPD-5000KB/W | 30~500.00Nm | 0~500rpm | 9000W | 14000W |
渦流測功機概述
渦流測功機又稱電渦流測功機，由帶勵磁線圈的定子、感應式轉子、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成，常規渦流測功機適用于10KW以下的高速被試品的測試，由于需要依靠轉速產生轉矩，因此不適合較低轉速電機的測試。常規的渦流測功機使用循環液體（水）冷卻，運行功率小于200W的渦流測功機通常采用自然風對流冷卻，適用于測試高速直流電機、串激電機和部分高速電動工具等。
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行功率 | 短時運行功率 |
1 | ECD-2KB/F | 6~200.0mNm | 6000~40000rpm | 100W | 200W |
2 | ECD-3KB/F | 8~300.0mNm | 6000~40000rpm | 120W | 250W |
3 | ECD-5KB/F | 10~500.0mNm | 6000~40000rpm | 200W | 300W |
4 | ECD-5KB/W | 10~500.0mNm | 6000~35000rpm | 500W | 700W |
5 | ECD-10KB/W | 0.04~1.000Nm | 5000~35000rpm | 600W | 900W |
6 | ECD-20KB/W | 0.06~2.000Nm | 5000~30000rpm | 900W | 1200W |
7 | ECD-30KB/W | 0.3~3.000Nm | 4000~25000rpm | 1500W | 2000W |
8 | ECD-50KB/W | 0.4~5.000Nm | 3000~25000rpm | 1800W | 2500W |
9 | ECD-100KB/W | 0.8~10.00Nm | 2000~20000rpm | 3000W | 4200W |
10 | ECD-200KB/W | 1.2~20.00Nm | 1500~15000rpm | 3500W | 4800W |
11 | ECD-300KB/W | 1.5~30.00Nm | 1300~13000rpm | 4000W | 5500W |
12 | ECD-500KB/W | 2~50.00Nm | 1200~12000rpm | 4500W | 6500W |
13 | ECD-1000KB/W | 3~100.0Nm | 800~6000rpm | 8000W | 12000W |
14 | ECD-2000KB/W | 5~200.0Nm | 500~6000rpm | 12000W | 15000W |
15 | ECD-5000KB/W | 8~500.0Nm | 300~3000rpm | 20000W | 28000W |
磁滯測功機概述
磁滯測功機由齒極定子、空心杯轉子、支架、底板、轉速傳感器、力矩傳感器、勵磁線圈及軸承組成，適用于3000W以下的中高速被試品的測試，由于不需要依靠轉速產生轉矩，因此可以進行從空載到堵轉的全程測試。常規的磁滯測功機使用風扇冷卻，運行功率超過600W的磁滯測功機通常采用循環液體（水）冷卻和鼓風機冷卻等，適用于測試微小電機、直流電機、串激電機和罩極電機等，對于測試異步電機的性能尤為突出。
高端磁滯測功機型號
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行功率 | 短時運行功率 |
1
| HD-200B/F | 0.5~20.00mNm | 0~30000rpm | 8W | 35W |
2
| HD-300B/F | 0.8~30.00mNm | 0~30000rpm | 12W | 50W |
3
| HD-500B/F | 1.6~50.00mNm | 0~30000rpm | 12W | 50W |
4
| HD-1KB/F
| 4~100.0mNm
| 0~25000rpm | 25W | 90W |
5
| HD-2KB/F | 6~200.0mNm | 0~25000rpm | 25W | 90W |
6
| HD-3KB/F | 8~300.0mNm | 0~25000rpm | 65W | 250W |
7
| HD-5KB/F | 10~500.0mNm | 0~25000rpm | 65W | 250W |
8
| HD-10KB/F
| 0.04~1.0000Nm | 0~25000rpm | 80W | 400W |
9
| HD-20KB/F
| 0.06~2.0000Nm
| 0~25000rpm | 120W | 580W |
10
| HD-30KB/F
| 0.12~3.0000Nm | 0~25000rpm | 150W | 700W |
11
| HD-30KB/B | 0.12~3.0000Nm
| 0~25000rpm
| 900W | 1500W |
12
| HD-50KB/F | 0.15~5.0000Nm | 0~22000rpm | 200W | 1000W |
13
| HD-50KB/B | 0.15~5.0000Nm | 0~22000rpm | 1500W | 2000W |
14
| HD-60KB/F
| 0.2~6.0000Nm | 0~22000rpm | 300W | 1400W |
15
| HD-60KB/B | 0.2~6.000Nm | 0~22000rpm | 2800W | 3200W |
16 | HD-75KB/F | 0.2~7.5000Nm | 0~22000rpm | 300W | 1400W |
17 | HD-75KB/B | 0.2~7.5000Nm | 0~22000rpm | 800W | 3200W |
18 | HD-140KB/F | 1.0~14.000Nm | 0~12000rpm | 700W | 2000W |
19 | HD-140KB/B | 1.0~14.000Nm | 0~12000rpm | 3000W | 3500W |
20 | HD-280KB/F | 2~28.00Nm | 0~10000rpm | 1300W | 3800W |
21 | HD-280KB/B | 2~28.00Nm | 0~10000rpm | 5500W | 7000W |
普通磁滯測功機規格
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行功率 | 短時運行功率 |
1 | HD-200B/F | 0.8~20.00mNm | 0~30000rpm | 20W | 40W |
2 | HD-500B/F | 1.6~50.00mNm | 0~30000rpm | 30W | 50W |
3 | HD-1KB/F | 4~100.0mNm
| 0~25000rpm | 45W | 80W |
4 | HD-2KB/F | 6~200.0mNm | 0~25000rpm | 90W | 200W |
5 | HD-3KB/F
| 8~300.0mNm
| 0~25000rpm
| 95W | 250W |
6 | HD-5KB/F
| 10~500.0mNm | 0~22000rpm
| 150W | 350W |
7 | HD-10KB/F | 0.04~1.000Nm | 0~18000rpm
| 250W | 450W |
8 | HD-20KB/F
| 0.06~2.000Nm
| 0~15000rpm | 350W
| 700W |
9 | HD-30KB/F | 0.1~3.000Nm | 0~12000rpm
| 500W | 900W |
10 | HD-40KB/W | 0.2~4.000Nm | 0~12000rpm
| 800W | 1200W |
11 | HD-50KB/F
| 0.16~5.000Nm
| 0~8000rpm
| 600W | 1000W |
12 | HD-75KB/W | 0.3~7.500Nm | 0~8000rpm
| 950W | 1500W |
13 | HD-100KB/F
| 0.4~10.00Nm
| 0~4000rpm
| 800W | 1200W |
14 | HD-100KB/W | 1~10.00Nm
| 0~6000rpm
| 1200W | 1800W |
15 | HD-150KB/F
| 0.6~15.00Nm
| 0~4000rpm
| 1000W | 1500W |
16 | HD-150KB/W
| 1.2~15.00Nm | 0~4000rpm | 1200W | 1800W |
17 | HD-200KB/F | 0.8~20.00Nm | 0~4000rpm | 1200W | 1600W |
18 | HD-200KB/W
| 2~20.00Nm | 0~4000rpm | 1650W | 2500W |
19 | HD-300KB/F | 1.5~30.00Nm | 0~3000rpm | 1800W | 3000W |
20 | HD-300KB/W | 3~30.00Nm | 0~3000rpm | 2800W | 4000W |
